2021年03月31日

Type-AN/PRC-6 製作の進捗状況

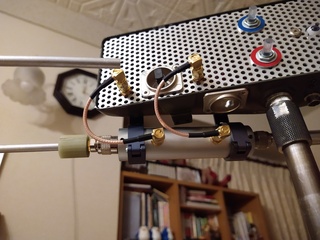

アンテナ・ユニットと本体をSMAケーブルで接続する。

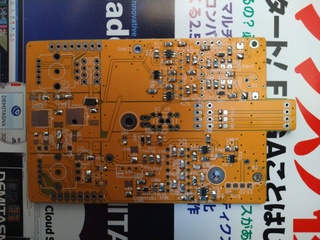

オシレーター基板は、60mm規格のものを使用する。

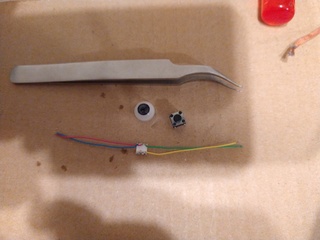

目玉スイッチの直径は8mm。

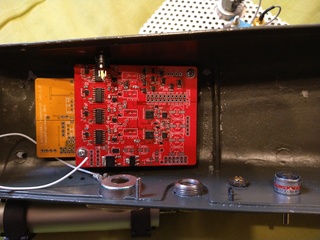

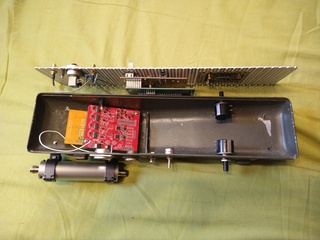

試作一号機には、Maximの高速DACを4個マウントしたDACボードを搭載する。


4ch運用は、M7の使用を前提としている。

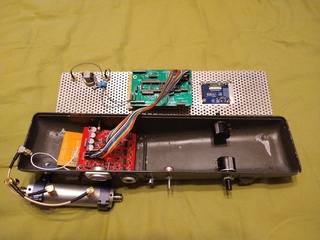

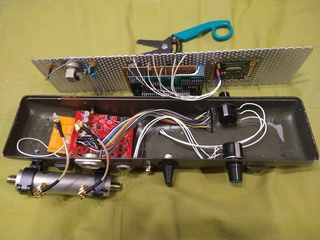

リボンケーブルがそれなりにスペースを専有してしまうのが問題で、これが必要なDACボードの選定を考え直すかもしれない。

posted by Yasuski at 01:17| LaVoixski
