2018年12月03日

アンテナ端子の検討を行う

SMAコネクタの強度が心配になってきたので、一回り大きなコネクターの規格を調べていたところ、TNCという規格を見つけた。 日本ではあまり馴染みのない規格で、Wikiの日本語版には項目そのものが存在しない。

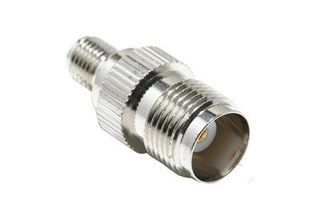

SMA側をアンテナ基台のGFRPに埋め込むことになるが、これも強度が少々心配。

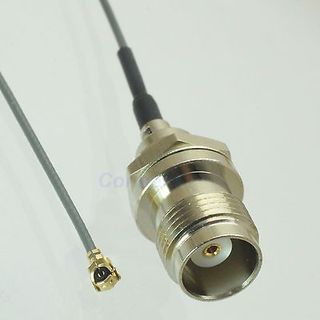

シャシ側の基台にはこのコネクタを使用する。 取付孔は12φとなる。

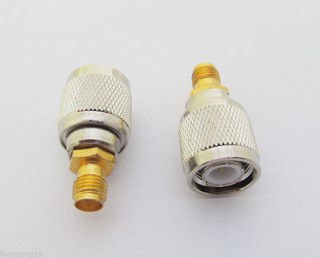

アンテナ用エクステンションのシャシ側に取り付けるコネクタ。 7/16というネジの規格は約11.1mmだが、12mmの真鍮パイプの内径にネジを切ることが出来るか?

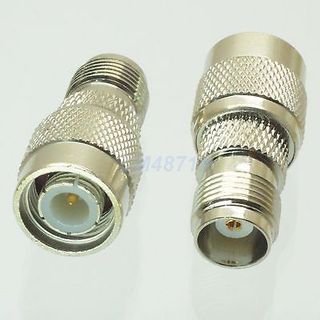

こちらはエクステンションのアンテナ側にねじ込むコネクタで、アンテナの基台となる。


このコネクタのSMA側をアンテナの基台となるGFRPに取り付ける。

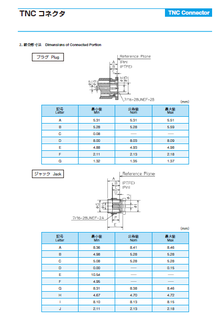

ネジの規格等寸法の詳細。
