2018年05月07日

Open.Theremin@AnalogDiscovery2で出力波形を観測する

オシレーターの出力周波数をスペクトラム・アナライザで計測した。

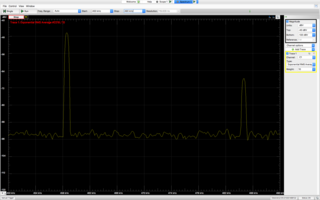

Screen Shot 2018-05-06 at 16.28.48.png

Volumeオシレーターの周波数はリファレンス側が高く、、、

Screen Shot 2018-05-06 at 16.25.47.png

Pitchオシレーターはアンテナ側が高いことが判明した。

PitchオシレータではLの並列化を行って発振周波数の調整を行ってみたが、周波数が高過ぎる結果となった。

Lを直列にするかCの値を増やして発振周波数を250kHz前後にシフトした方が良いだろう。

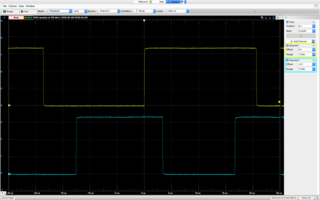

Screen Shot 2018-05-06 at 16.00.52.png

ディテクターに相当するD-FFによる差分をPWMに変換する回路は正常に動作している模様。

Screen Shot 2018-05-06 at 0.38.13.png

予備のSCKアウトはロジックレベルを5Vに変換した後の波形を観測したが、波形の鈍りが酷く、バッファアンプの追加が必要。

キャリブレーション・モードに入れない問題はMCUを解析モードに設定してシリアルデータを観測しなければ解決しない雰囲気だが、キャリブレーションという行為自体の必然性に疑問が生じてきているので、純アナログ的なチューニング方法に転換することを考えたほうが良さそうだ。
