2019年03月04日

FVCの「丸め」を行う手順の修正など

今日は、テルミンの周波数ディテクター周りのコードをいじっていたのだが、間違った手順でデータを丸めていたことを発見、その部分の修正を行った。

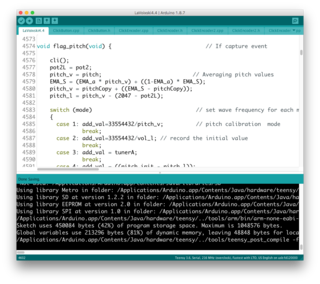

Screen Shot 2019-03-04 at 15.20.20.png

要は、EMAで「データの丸め」を行った後に、暴れている元信号の差分を追加するというマヌケなことをやっていたのだが、改良の結果データのバラつきを格段に抑えることが出来た。 今後はEMAにプリセットする数値を調整していくことになる。

一方、動作が不安定で使用を諦めていた「ClickEncoderを排除した試作コード」に、無駄な処理ルーチンをスキップするbrakeポイントの追加やRAMの使用量を圧縮する改良点を思い付いたので、該当箇所の修正を行った後に再度運用をトライした。

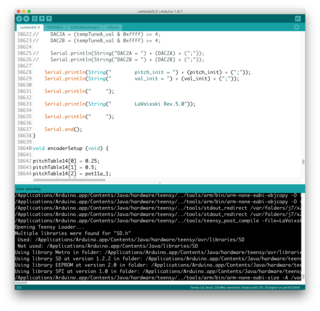

Screen Shot 2019-03-04 at 13.54.13.png

ロータリーエンコーダーの入力にノイズサプレッサ用のCを取り付けない機械的に不備な状態下でのテストではあったが、出音に関しては正常な動作を確認できた。 起動時にチューニングノブの規定値がClickEncoder使用時と大幅にズレることから、処理時間の圧縮に関してはほぼ成功していると思われる。

今後プラットフォームを変更する場合には、Arduinoのライブラリに頼らないこのコードを中心に開発をすすめることが可能となった。

追記:

後日、低域の安定度がどんどん低下する案件が発生、コードの不備を疑うも過去の経験から物理的な要因の気配があったので、繰り返しキャリブレーションとチューニングを繰り返した結果、キャリブレーションによって得られるイニシャル値には明らかな適正値が存在することを確認した。 ピッチ・アンテナ側とは逆ベクトルで操作を行うヴォリューム・アンテナ側ではこの値が明白で、データ取得時に設定しているリミッターのフルスケール16383がそれに相当する。

もう一方のピッチ・アンテナ側だが、こちらはデータを扱うベクトルがヴォリューム側とは逆になるため、単純に最適値を算出することが出来ない。

イニシャル値の決定は、入力信号のアップエッジでフリーランするカウンタの値をキャプチャした結果から「差分値を引き出す」ディテクタ側のセンシングのメソッドと、カウンタをドライヴするクロックの分周率から影響を受ける。 MCUのシステムクロックや、クロック入力に設けられたフィルター等、関連するパラメーターが多過ぎて明確な回答を出すことが難しいが、カウンタのオーバーフローによって発生する字余り状態が誤動作の原因となることから、ピッチ側オシレーターのセンシングエリアの設定をオーバーフローが発生しない領域よりも上に持ち上げることが安定度をアップするための最適解といえるだろう。

ただし、この数値は楽器の発音域とのトレードオフで折衷することになるため、新たにアンテナ長等の楽器を構成する物理要因が絡んでくる。 よって機種依存しない普遍的な数値を出すことは難しいが、実測を繰り返した結果、イニシャル値20000前後が実用域なのではないか?と予想している。

現時点で実験に使用している楽器の発振器は設計に問題があり、より安定した性能の発振器を使った実験環境を構築しなければならないのだが、新たに設計した基板には配線ミスが発覚している。 修正版のオシレーター基板はすでに設計を終えているので、今月中にはこれを発注する予定。
